保溫材料是指導(dǎo)熱系數(shù)小于等于0.2的材料。建筑使用保溫材料，可以保護(hù)建筑墻體，延長(zhǎng)建筑物壽命，保持室溫的穩(wěn)定，顯著降低室內(nèi)能耗。好的保溫材料還可以起到防水防霉，替代墻體抹灰層的功能。

墻體保溫材料的常見(jiàn)種類(lèi)

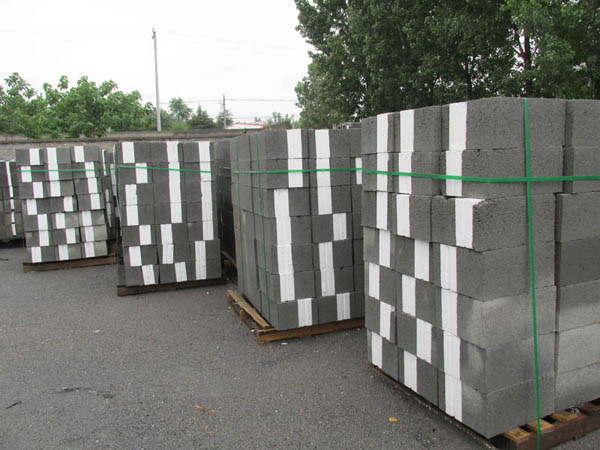

　　常用的墻體保溫材料種類(lèi)繁多，主要分為有機(jī)類(lèi)（如聚苯乙烯泡沫板、硬質(zhì)泡沫聚氨酯、酚醛板等）、無(wú)機(jī)類(lèi)（如珍珠巖類(lèi)、泡沫水泥、復(fù)合硅酸鹽等）復(fù)合材料類(lèi)（膠粉聚苯顆粒等）三大類(lèi)。建筑形式主要包括砌塊類(lèi)、板材類(lèi)、砂漿類(lèi)以及現(xiàn)場(chǎng)噴涂硬泡類(lèi)等多種形式。目前我國(guó)墻體保溫市場(chǎng)呈現(xiàn)多種材料并存的局面，主要包括以下幾類(lèi)。

　　（1）EPS發(fā)泡聚苯乙烯。EPS的化學(xué)名稱(chēng)為發(fā)泡聚苯乙烯，是以聚苯乙烯樹(shù)脂為主要原料，經(jīng)發(fā)泡而制成的內(nèi)部具有無(wú)數(shù)封閉微孔的材料，其表觀密度小，導(dǎo)熱系數(shù)小，吸水率低，隔聲性能好，結(jié)構(gòu)均勻，因此在外墻保溫工程中占有率很高。但作為板材使用時(shí)，防火性能差，自身強(qiáng)度不高，承重能力較低，特別是用于外貼面磚時(shí)，應(yīng)進(jìn)行加強(qiáng)處理。此外，板材出廠時(shí)應(yīng)經(jīng)過(guò)一段成熟期，需放置一段時(shí)間才可以使用。如果熟化時(shí)間不足而直接上墻施工，板材容易收縮、變形。

　　（2）XPS擠塑式聚苯乙烯。XPS具有比EPS更致密的表層以及閉孔結(jié)構(gòu)內(nèi)層，其導(dǎo)熱系數(shù)大大低于同厚度的EPS，因此較EPS具有更好的保溫隔熱性能。XPS擠塑式聚苯乙烯適用于冷庫(kù)等對(duì)報(bào)文有特殊要求的建筑，也可以用于外墻飾面材料為面磚或者石材的建筑。XPS板材防火性能差，而且在使用時(shí)應(yīng)當(dāng)解決以下問(wèn)題：XPS板材的可粘接性、尺寸穩(wěn)定性以及透氣性。

　　（3）膠粉EPS顆粒保溫漿料。膠粉EPS顆粒保溫漿料由于是由聚苯顆粒與其他材料組成的有機(jī)無(wú)機(jī)復(fù)合而成，因此導(dǎo)熱系數(shù)高于EPS。由于膠粉EPS顆粒保溫漿料用于外墻外保溫時(shí)，對(duì)基層墻體平整度要求不高，利于在各種形狀的基層墻體上施工；施工工藝比較簡(jiǎn)單，易操作；采用回收廢聚苯顆粒作為輕骨料，有利于保護(hù)環(huán)境。但是其施工要求高，且保溫效果不理想，隨著我國(guó)節(jié)能標(biāo)準(zhǔn)的不斷提高，在一些地區(qū)需要配合其他保溫材料使用才能達(dá)到建筑節(jié)能設(shè)計(jì)要求。

　　（4）聚氨酯硬泡。聚氨酯硬泡以其良好的保溫隔熱性能，引起人們的矚目。聚氨酯具有質(zhì)量輕、導(dǎo)熱系數(shù)低、耐熱性好、耐老化、容易與其他基材粘接等優(yōu)勢(shì)，在歐美應(yīng)用比較廣泛。作為墻體保溫材料他主要有三種存在方式：噴涂聚氨酯硬泡、澆注聚氨酯硬泡和聚氨酯硬泡保溫板。但是聚氨酯材料價(jià)格較高，而且作為有機(jī)保溫材料它的燃燒等級(jí)是B級(jí)，無(wú)法滿(mǎn)足公安部65號(hào)文件要求的民用建筑保溫材料為A級(jí)的要求。

　　（5）酚醛板。酚醛保溫板是由酚醛泡沫制成，其主要成分為苯酚和甲醛，它是由酚醛樹(shù)脂加入發(fā)泡劑、固化劑及其它助劑制成的閉孔硬質(zhì)泡沫塑料。最普通酚醛泡沫的燃燒等級(jí)為B1（B）級(jí)，在高溫明火直接抵觸下，只在其表面產(chǎn)生炭化而無(wú)融熔滴落物。但材料易氧氣、變形，與砂漿結(jié)合性能差易脫落，吸水率大，脆性大易斷裂，價(jià)格相比昂貴。

　　（6）巖棉（礦物棉）。巖棉是一種來(lái)自天然礦物、無(wú)毒無(wú)害的綠色產(chǎn)品。其防火性能好，絕熱性能佳，隔音效果好。在歐美應(yīng)用比較廣泛。目前巖棉在墻體保溫應(yīng)用中存在的問(wèn)題是：強(qiáng)度較低，吸水率較高，易收縮、開(kāi)裂。特別是材料吸水、受潮后就會(huì)嚴(yán)重影響其保溫效果，因此對(duì)施工的工藝要求較高。

　　（7）膨脹珍珠巖類(lèi)保溫材料。在無(wú)機(jī)保溫材料中，廣義的膨脹珍珠巖類(lèi)顆粒包括開(kāi)孔珍珠巖、閉孔珍珠巖以及玻化微珠，由于他們自身具有多孔的結(jié)構(gòu)，因此是一種良好的保溫材料，以玻化微珠為例，其導(dǎo)熱系數(shù)最低可達(dá)0.038W(m.k),但是實(shí)際應(yīng)用中，它們通常不單獨(dú)使用，而是通過(guò)無(wú)機(jī)凝膠材料的粘接作用，制成具有一定形狀的硬質(zhì)塊狀制品或保溫砂漿，由于無(wú)機(jī)凝膠材料的高導(dǎo)熱性，使得最終膨脹珍珠巖制品保溫性能急劇下降；此外，制品的高吸水性，也是此類(lèi)材料必須解決的問(wèn)題，盡管有時(shí)對(duì)珍珠巖采用憎水或玻化處理，但在無(wú)機(jī)凝膠材料混合過(guò)程中，不可避免的使泡體破損，使得憎水處理失效和保溫性能進(jìn)一步降低。

　　（8）發(fā)泡水泥。發(fā)泡水泥質(zhì)量低，物理性能不穩(wěn)定。眾所周知，攪拌混凝土水灰比是一個(gè)重要的技術(shù)指標(biāo)。當(dāng)用水量超過(guò)水泥的水化反應(yīng)用水量時(shí)，用水量越大，混凝土強(qiáng)度就越低。用水量過(guò)大時(shí)，還會(huì)導(dǎo)致混凝土出現(xiàn)疏松、裂縫等缺陷。因此，在拌制混凝土過(guò)程中，應(yīng)盡量控制用水量，必要時(shí)用添加減水劑的方法，來(lái)保證混凝土的質(zhì)量。發(fā)泡水泥是混凝土的一種，同樣需要控制用水量。可在實(shí)際施工中，有些發(fā)泡水泥的用水量得不到有效控制，一旦用水量超過(guò)一定范圍，水泥就會(huì)產(chǎn)生明顯沉淀離析現(xiàn)象。使發(fā)泡水泥出現(xiàn)上下密度不勻一，表面強(qiáng)度低，底層有一層水泥漿層等缺陷。另外，過(guò)多的水分在水泥凝固過(guò)程中會(huì)慢慢蒸發(fā)，蒸發(fā)后留下來(lái)的空隙是連通而不閉合的縫隙，對(duì)保溫效果極為不利。因此，過(guò)多的用水量對(duì)發(fā)泡水泥來(lái)說(shuō)是極其有害的。可有些施工企業(yè)認(rèn)識(shí)不到這一點(diǎn)，為增加其流動(dòng)性，便于施工，將水灰比配得很大，還美其名曰“自流平”。這就導(dǎo)致了發(fā)泡水泥的導(dǎo)熱系數(shù)、密度、抗壓強(qiáng)度等重要物理性能指標(biāo)很難達(dá)到應(yīng)有的要求。

　　（9）膨脹玻化微珠。膨脹玻化微珠是一種無(wú)機(jī)玻璃質(zhì)礦物材料，經(jīng)過(guò)多級(jí)碳化硅電加熱管式生產(chǎn)工藝技術(shù)加工而成，呈不規(guī)則球狀體顆粒，內(nèi)部多孔空腔結(jié)構(gòu)，表面玻化封閉，光澤平滑，理化性能穩(wěn)定，具有質(zhì)輕、絕熱、防火、耐高低溫、抗老化、吸水率小等優(yōu)異特性，可替代粉煤灰漂珠、玻化微珠、膨脹珍珠巖、聚苯顆粒等諸多傳統(tǒng)輕質(zhì)骨料在不同制品中的應(yīng)用。但吸水率大，有一定的收縮率，粘結(jié)度不高，且施工繁瑣。

　　（10）泡沫玻璃保溫板。泡沫玻璃是由碎玻璃、發(fā)泡劑、改性添加劑和發(fā)泡促進(jìn)劑等，經(jīng)過(guò)細(xì)粉碎和均勻混合，再經(jīng)過(guò)高溫熔化發(fā)泡、退火而制成的無(wú)機(jī)非金屬玻璃材料。泡沫玻璃的生產(chǎn)過(guò)程中,經(jīng)常會(huì)遇到氣泡結(jié)構(gòu)不均或大氣泡等氣泡缺陷。泡沫玻璃的大氣泡多以圓形或橢圓形為主,出現(xiàn)的部位多數(shù)在中心和邊部,孔徑在10-100 mm范圍。邊部孔穴的產(chǎn)生，邊部孔穴是指在泡沫玻璃毛坯制品外側(cè)產(chǎn)生不規(guī)則的孔洞,其直徑或深度可達(dá)30mm,會(huì)影響產(chǎn)品的成品率及其切材率。直接影響保溫效果，且施工繁瑣。

　　（11）stp超薄絕熱保溫板。STP超薄真空絕熱板是由無(wú)機(jī)纖維芯材和高阻隔真空復(fù)合膜通過(guò)超強(qiáng)真空處理的，具有極低的導(dǎo)熱系數(shù)，優(yōu)異的絕熱性能，保溫效果優(yōu)異，同時(shí)具有超薄、質(zhì)輕、防火不燃（A級(jí)防火）、無(wú)毒綠色環(huán)保。 可廣泛應(yīng)用于新建、擴(kuò)建民用及公用建筑外墻與屋面的保溫工程，尤其適用于既有建筑的節(jié)能改造工程 。其缺點(diǎn)是：要特別注重成品保護(hù)（進(jìn)場(chǎng)上墻前、后不得被利器破壞，造成漏氣），不能進(jìn)行現(xiàn)場(chǎng)切割、開(kāi)洞等，且成本造價(jià)很高。
